Клей CM 11 PRO для керамической плитки для пола и стен

Предназначен для крепления керамических плиток размером до 50х50 см на полах и стенах внутри зданий.

Рекомендован для применения на минеральных недеформирующихся основаниях: бетоне, цементных стяжках, цементных и цементно-известковых штукатурках и т.п.

Пригоден для устройства плиточных облицовок на покрытии из гидроизоляционной смеси CR 65. С добавлением эластификатора СС 83 может применяться для крепления плиток с водопоглощением менее 5% (керамогранит), для наружных работ, для устройства облицовок на покрытиях из гидроизоляционных материалов CR 166 и CL 51, стяжках с подогревом, цоколях, парапетах, наружных лестницах, входных группах, полах балконов и террас, эксплуатируемых кровлях, существующих керамических и каменных облицовках, деформирующихся основаниях (гипсокартоне, ГВЛ, ДСП, OSB), прочных малярных покрытиях, гипсовых и ангидритных основаниях, легком, ячеистом и «молодом» (≥ 1 месяца) бетоне, в крытых и открытых бассейнах и т.д.


Свойства:

• водо- и морозостойкий;
• высокая стойкость к сползанию;
• подходит для влажных зон;
• совместим с гидроизоляцией Ceresit CR 65;
• пригоден только для внутренних работ;
• экологически безопасен.


Состав: цемент, минеральные за- полнители, модифицирующие добавки

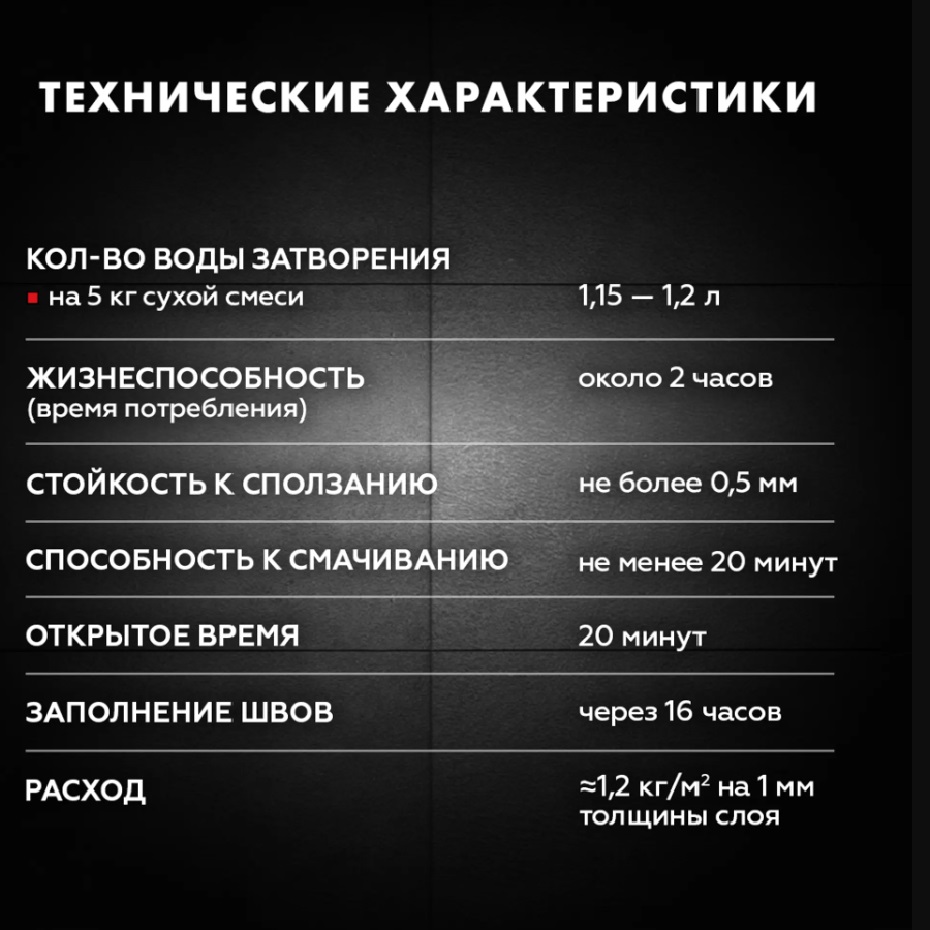

Характеристики:

Количество воды затворения:

• на 25 кг сухой смеси около 6,0 л
• на 5 кг сухой смеси около 1,2 л


Пропорция смешивания с эластификатором CC 83:

• на 25 кг сухой смеси 3,0 л CC 83 + 4,0–5,0 л воды
• на 5 кг сухой смеси 0,6 л CC 83 + 0,8–1,0 л воды
• Жизнеспособность (время потребления): около 2 (1*) часов
• Температура применения: от +5 до +30°C
• Способность к смачиванию: не менее 10 минут
• Открытое время: 10 минут
• Стойкость к сползанию: не более 0,5 мм

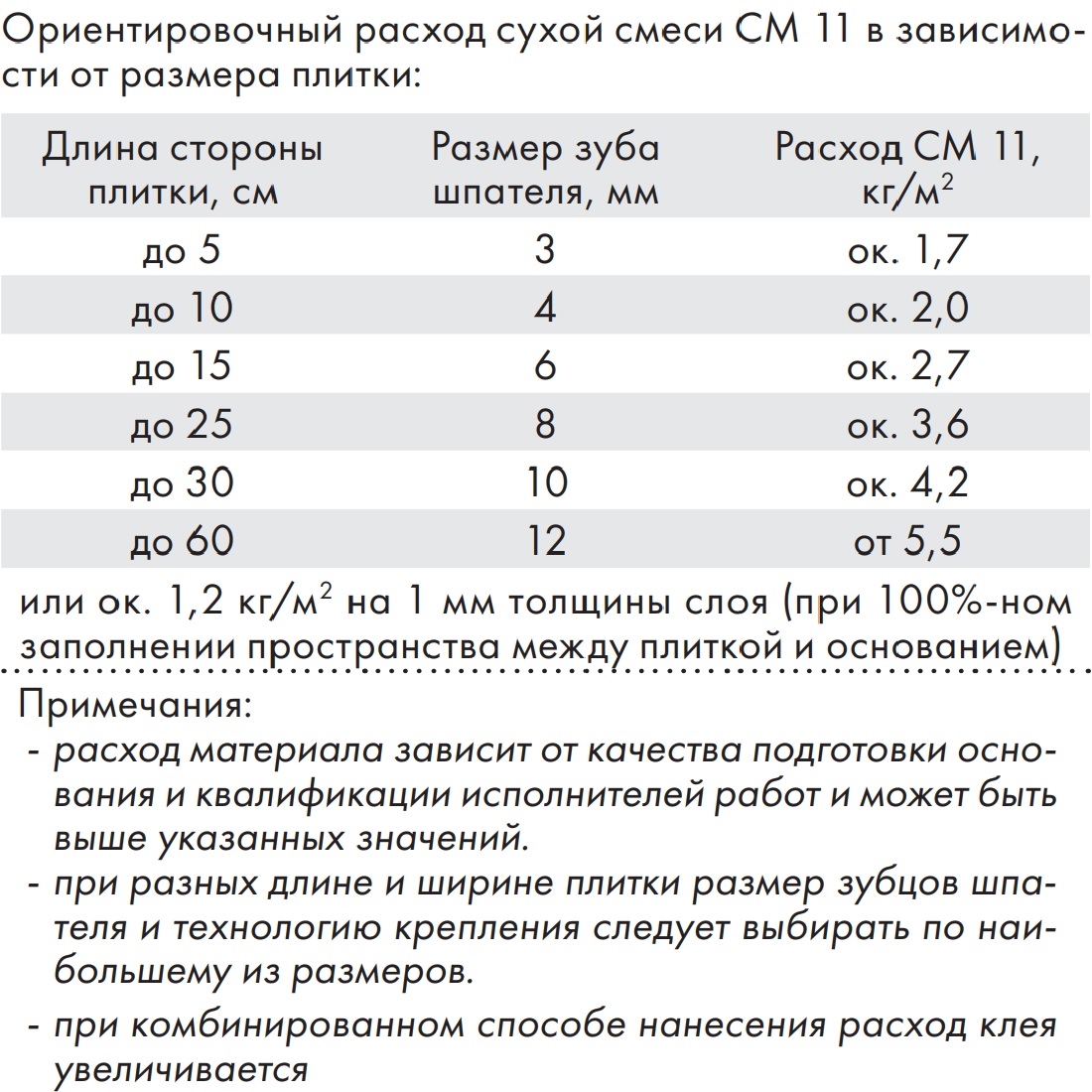

Заполнение швов:

• на стенах (при водопогло- щении плиток < 5%) — через 8 ч
• на стенах (при водопогло- щении плиток ≥5%) и полах: — через 16 ч


Прочность клеевого соединения:

• после выдерживания в воздушно-сухой среде не менее 0,6 МПа
• после выдерживания в водной среде не менее 0,6 МПа
• после циклического замораживания и оттаивания не менее 0,6 МПа
• после выдерживания при высоких температурах не менее 0,6* МПа

Температура эксплуатации: от 0 до +50°C (*от –50 до 70°C)
Группа горючести: НГ (ГОСТ 30244-94)
