Быстросохнущая антикоррозионная термостойкая эмаль MASTER PRIME.
Отличается высокими защитными свойствами и применяется как на металлических, так и на бетонных конструкциях - внутри помещений и при наружных работах.
Преимущества
- быстросохнущая антикоррозионная эмаль
- не требует предварительного грунтования
- удобный в применении состав
- обладает высокими защитными свойствами
- препятствует изменению цвета металла при нагревании
- стойко выдерживает высокие температурыв зависимости от толщины покрытия и цвета эмали
Предназначена для защитной (антикоррозионной) окраски металлического оборудования, нефте-, паро-, газопроводов, печей длясжигания отходов, каминов, элементов водонагревательного оборудования, а также для окраски выхлопных систем автомобилей,деталей двигателей и других металлических поверхностей, эксплуатируемых в условиях умеренно-агрессивной среды и температуры.
Температура 700-750 требует нанесения в 1 тонкий слой 25-40мкм. Используется для печей, мангалов, барбекю.
Температура 350-700 требует нанесения в 1 тонкий слой 30-50мкм. Используется для выхлопных систем, деталей двигателей, турбин
Температура 100-350 требует нанесения в 2 толстых слоя 50-100мкм. Используется для паропроводов, суппортов
До 100 градусов нанесение 3 толстых слоя 100-150мкм.
Используется для кирпичных печей и радиаторов отопления.

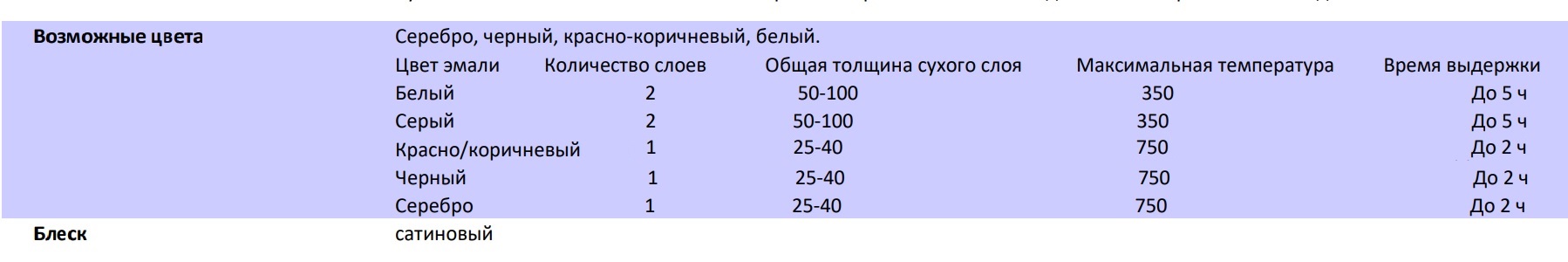

Характеристики
Состав Суспензия пигментов и наполнителей в кремний-органическом лаке с добавлением реологических добавок.
Температура применения Окрашивание проводить при температуре воздуха и подложки от -30ºС до +40ºС и относительной влажности не более 80%.
При отрицательной температуре температура окрашиваемой поверхности должна быть не менее чем на 3ºС выше точки росы.
Инструмент Кисть, валик, краскораспылитель
Рекомендованное кол-во слоев 2-3 слоя
Разбавление Ксилолом, толуолом или сольвентом до рабочей вязкости, но не более 20%.
Расход 60-80 мкм-150-250 г/м2, при ТПС 35-40 мкм - 100-150 г/м2 (в условиях эксплуатации при повышенных температурах до +600ºС).
Время высыхания Межслойная сушка 0,5-1,5 часа в зависимости от температуры окружающего воздуха. При отрицательных температурах время выдержки может быть увеличено в 2-3 раза. Холодное отверждение финишного покрытия до степени 3 в зависимости от влажности и температуры воздуха происходит в течение 1,5ч. Время окончательной сушки покрытия при температуре 20±2°С - 24 часа.
Транспортировку и монтаж металлических конструкций можно производить не ранее, чем через 3 суток после окрашивания.
Горячее отверждение покрытия в 3 этапа:
1 - выдержка на воздухе при температуре окружающего воздуха не менее +20°С - не менее 60 минут,
2 - затем термозакалка - ступенчатый нагрев до температуры эксплуатации: 150°С - 1 час, 200°С - 15 минут, 230°С - 15 минут, 300°С - 15минут,
3 - далее - подъем до температуры эксплуатации в зависимости от цвета эмали (белый - 350°С, красно-коричневый - 500°С, серебро -600°С, черный -600°С).
Хранение и транспортировка Эмаль хранить и транспортировать в плотно закрытой таре, предохраняя от влаги и прямых солнечных лучей, при температуре окружающей среды от -30°С до +30°С вдали от отопительных и нагревательных приборов. Мягкий осадок не является браком
Срок годности Гарантийный срок хранения - 12 месяцев с даты изготовления при соблюдении условий хранения и транспортирования.
Фасовка 0,4; 0,8кг
